系統基本指標
(1) X 射線發生裝置：160 kV ，40°錐束，焦點尺寸 0.5 mm
(2) X 射線成像裝置：成像視野 430 mm × 430 mm，像素尺寸 139 μm
(3) 成像方式：動態實時成像，靜態 DR 成像
(4) 檢測范圍：直徑 450 mm × 高 600 mm
(5) 最大樣品尺寸：直徑 450 mm × 高 800 mm
(6) 最大樣品重量：25 kg
(7) 穿透能力：鋁 70 mm，鐵 16 mm
(8) X 射線泄漏量：≤1 μSv/h（距防護表面 100 mm）

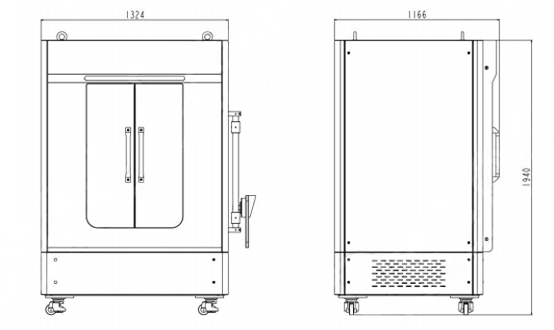

(9) 設備尺寸：長 1324 mm × 寬 1166 mm × 高 1940 mm
(10) 設備重量：約 1900 kg
(11) 設備運行環境要求：
環境溫度(室內)：10 - 35 ℃ 環境相對濕度：30 - 70％
供電電源：220 VAC ± 5%，10A，50 Hz 專用地線：＜1Ω
系統基本指標
(1) X 射線發生裝置：160 kV ，40°錐束，焦點尺寸 0.5 mm
(2) X 射線成像裝置：成像視野 430 mm × 430 mm，像素尺寸 139 μm
(3) 成像方式：動態實時成像，靜態 DR 成像
(4) 檢測范圍：直徑 450 mm × 高 600 mm
(5) 最大樣品尺寸：直徑 450 mm × 高 800 mm
(6) 最大樣品重量：25 kg
(7) 穿透能力：鋁 70 mm，鐵 16 mm
(8) X 射線泄漏量：≤1 μSv/h（距防護表面 100 mm）
(9) 設備尺寸：長 1324 mm × 寬 1166 mm × 高 1940 mm
(10) 設備重量：約 1900 kg
(11) 設備運行環境要求：
環境溫度(室內)：10 - 35 ℃ 環境相對濕度：30 - 70％
供電電源：220 VAC ± 5%，10A，50 Hz 專用地線：＜1Ω
參考標準
GB 22448-2008 《500kV 以下工業 X 射線探傷機防護規則》
GBZ 117-2015 《工業 X 射線探傷放射防護要求》
GB/T 26830-2011 《無損檢測儀器 高頻恒電位工業 X 射線探傷機》
GB/T 26837-2011 《無損檢測儀器 固定式和移動式工業 X 射線探傷機》
GB/T 28568-2012 《電工電子設備機柜 安全設計要求》
GB/T 28564-2012 《電工電子設備機柜 模數化設計要求》
系統構成
本系統是由 X 射線發生裝置、X 射線成像裝置、圖像處理單元、機械及電氣
控制單元和射線防護單元，共五部分組成的緊湊型 X 射線數字成像檢測系統。
機械及電氣控制單元放置在射線防護單元內，上面安裝 X 射線發生裝置與 X 射
線成像裝置，通過線纜連接至圖像處理單元，操作人員通過操作臺上的各類按鈕、
搖桿、鍵盤、鼠標等實施檢測工作。
1. X 射線發生裝置
使用160kV高頻恒電位X射線機系統作為 X 射線發生裝置，其核心參數如下：
(1) 最大管電壓：160 kV
(2) 焦點尺寸：0.5 mm
(3) 射線輻射角：40° 錐束
(4) 通信接口：RS232
2. X 射線成像裝置
使用 17 英寸平板探測器為該套系統的 X 射線成像裝置，其核心參數如下：
(1) 能量上限：160 kV
(2) 成像視野：430 mm × 430 mm
(3) 像素尺寸：139 μm
(4) 分辨率：3072 × 3072
(5) AD 轉化：16 bit
(6) 空間分辨率： 3.6 Lp/mm
3. 圖像處理單元
使用高性能圖像處理工作站，搭配 DeepVISION 圖像處理軟件，其核心參
數如下：
(1) CPU：Intel i7 及以上處理器
(2) 內存：DDR4 8G
(3) 硬盤：1TB
(4) 顯示器：2K 分辨率高清顯示器
(5) 附件：鍵鼠
(6) 操作系統：Windows 10 64 bit
(7) 圖像處理軟件：DeepVISION
| 功能模塊 | 功能描述 |
| 探測器模塊 | 暗電流校準，增益校準，壞點/壞線校準 |
| 圖像處理模塊 | 加載圖像，保存圖像，錄制視頻，適屏顯示，1:1全像素顯示 |
| 旋轉，包括：90°,180°,270°,鏡像，包括：左右，上下 | |
| 可調級別的圖像HDR增強，圖像局部HDR增強 | |
| 正/負片切換(膠片模式) | |
| 拖動，縮放，可調移動放大鏡，二值化，浮雕，直方圖均衡 | |
| 可選濾波，包括：中值，均值，高斯，雙邊 | |
| 可調偽彩，可調積分去噪，撤銷操作，自動窗寬窗位 | |
| 窗寬窗位調節，即亮度對比度調節 | |
| 灰度變換與Gamma曲線調節 | |
| 測量與繪制模塊 | 測量校準，測量距離 |
| 繪制，包括：橢圓，圓，矩形，直線，任意形狀曲線，箭頭 | |
| 文字標注 | |
| 選取與移動 | |
| 清除 | |
| 射線控制模塊 | kV/mA顯示與調節 |
| 射線開/關控制 | |
| 預熱(訓機) | |
| 狀態顯示 | |
| 機械運動模塊 | 多運動軸支持 |
| 圖形化控制界面 | |
| 絕對位置與相對位置控制 | |
| 鉛門與射線安全聯動 |
機械及電氣控制單元
機械平臺使用全電動控制，射線開啟時可以對檢測位置進行實時調整，使用
高精度旋轉臺，保證快速掃描和成像精度，降低轉臺微小跳動引起的圖像失真。
電氣控制部分采用中央集成式控制方式，自帶穩壓、濾波、接地等多重保護
功能。使用隔離變壓器，進一步保障設備和人員安全。
(1) 檢測范圍：直徑 450 mm × 高 600 mm
(2) 最大樣品尺寸：直徑 450 mm × 高 800 mm
(3) 最大樣品重量：25 kg
(4) 4 軸電動：上下，前后，左右，旋轉
射線防護單元
國家標準 GBZ 117-2015 與 GB 22448-2008 中規定射線泄露劑量 ≤ 7.5 μSv/h（距機柜表面 100 mm），我司按照 ≤ 1.0 μSv/h（距機柜表面 100 mm） 的標準制造鉛房，即我司防護標準高于國標。鉛房上裝有吊環，易于吊車搬運， 下端裝有支腳，有利于叉車搬運。鉛房設有緊急停止按鈕，按下停止按鈕射線發 生裝置與電動運動部分停止運行。鉛房外提供燈光警示信號，鉛門與射線發生裝 置設有多重聯鎖保護裝置，鉛門打開時系統無法發生射線，避免誤操作導致的射線泄露風險，保證周圍環境與人員的安全。鉛房內部配有監控攝像頭與照明。
系統運行環境
地面與承重：地面堅固平整，地面承重不低于 2000 kg/m2
相對濕度：30 %～70 %，無冷凝，如果濕度長期過高，請配置除濕機
操作溫度：10 ℃ ~ 30 ℃，如果環境溫度超過30 ℃，請配置通風裝置或空調
電磁環境：交直流電磁場強度低于2.0 mG(毫高斯)，場強要求低于10 V/米。
必須遠離帶有電火花、變壓變電設備、高頻設備等強磁裝備，例如電焊機、 電臺、信號塔變壓器、開關柜、大型電力驅動電機等設備。
供電電源：220 VAC ± 5%，10 A，50 Hz，單相三線制穩壓電源
獨立地線：接地電阻 < 1Ω，地線10 mm2，地線離車間系統地20 m以上， 建議不要與大功率負載設備接于同一路。
